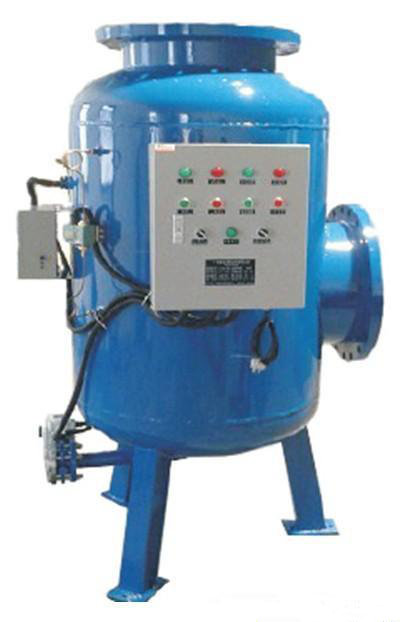

全程综合水处理器

产品综述

YCF-QCS系列全程综合水处理器是利用“超净过滤”的技术,借鉴国内外该领域技术成果,针对工业及民用水系统存在的水垢、腐蚀、菌藻问题,开发的高效综合水处理优化设备。克服了市场上同类产品输出频率单一,技术相对落后的问题。QC数码变频效应场可根据用水系统的水质实际状况自行调节输出功率,以达到最佳的水处理效果。QC数码变频效应场、活性铁过滤层和机械变径阻挡层多位一体的过滤、吸附,对水质进行综合优化处理。具有防垢除垢、杀菌灭藻、除锈防腐、超净过滤的功能。

YCF-QCS系列全程综合水处理器设计有手动型、自动型和智能型三种类型。手动型设备手动控制反洗;自动型通过微电脑自动化控制,根据水质状况任意设定排污时间实现自动排污;智能型通过微电脑自动化控制,根据水质状况任意设定排污时间实现自动排污,并可与微机房联网,实现对水质及运行状况的监测功能。


工作原理

F1防垢除垢型

实际运行工况下,各用水系统的水垢均为复合垢(硬度垢和污泥垢的混合物)。全程综合水处理器的工作原理是解决复合垢的问题。首先,通过换能器的钛金电极将射频能量充分转换为被处理介质(水分子)的内能,水的活性大大提高,渗透力、携带力增强,水中的Ca2+、Mg2+金属离子的排列顺序、位置发生改变,使形成水垢的机率大大降低。其次,通过活性铁过滤层及机械变孔径阻挡层的综合过滤体系来吸附,浓缩,排放能形成水垢的各种物质,通过降低浓度来控制污泥垢及水的硬度。全程综合水处理器具有除垢、防垢、超净过滤、优化水质的功能。

F2防腐除锈型

用水系统金属器壁的腐蚀,从原理上讲是 “微电池效应”的电化学腐蚀。全程综合水处理器就是从根本上来削弱、抑制这种电化学腐蚀。其一,是利用“数码变频效应场”的频谱转换,在水管内壁形成动态的负电荷富态层,逐渐削弱、并抑制这种“微电池效应”的电化学腐蚀,使电化学腐蚀的产物Fe2O3,转换为稳态的Fe3O4,达到以锈制锈的目的。其次,活性铁过滤层及机械变孔径阻挡层的多位一体的过滤体来吸附、浓缩、排除水中的Fe3+、Ca2+、悬浮物、沉淀物等杂质,使水质浊度、色度降低,达到降低水质的电导率,净化水质来抑制电化学腐蚀。全程综合水处理器具有对水中的杂质进行吸附、浓缩、排污的全程优化处理,防腐除锈、脱色、控制二次污染的功能。

F3杀菌灭藻型

通过活性铁过滤层,数码变频效应场及机械变孔径阻挡层的综合过滤体,来吸附、浓缩、排放水中的杂物,净化水质,破坏菌藻类微生物赖以生存的环境,达到抑制菌藻类微生物繁殖的目的。再利用QC数码变频效应场中的高频电磁波、电场微电流、活性水分子破裂其细胞壁,直接破坏细菌类微生物赖以生存繁殖的酶系统,从而阻止其吸收葡萄糖,停止其新陈代谢达到杀灭祛除的目的。

F4防垢除垢、防腐除锈型

将F1、F2型的全部功能综合为一体,具有防垢、除垢、除锈、防腐、防止二次污染、降低水质色度、浊度的功能。

F5防垢除垢、杀菌灭藻型

将F1、F3型的全部功能综合为一体,具有防垢、除垢、杀菌、灭藻、降低水质色度、浊度的全部

功能。

F6防垢除垢、防腐除锈、杀菌灭藻型

 将F1、F2、F3型的全部功能综合为一体,可同时完成防垢除垢、除锈防腐、杀菌灭藻、超净过滤的全部功能。


应用范围

中央空调、冷水机组、制冷机的冷却、冷冻循环水系统;

◆ 采暖系统中供暖、供热的热水循环系统;

◆ 工业及民用冷却水、工艺冷却循环水系统;

◆ 公寓、酒店的生活洗浴热水循环系统;

◆ 餐饮、洗衣房、游泳池等水处理系统;

◆ 利用地热水进行洗浴,采暖的循环系统。


设备选型


技术参数

1、电源:AC220V/50Hz

2、压力损失: 0.01~0.03MPa

3、安全绝缘电压:5000V

4、工作环境要求:0℃~+50℃;相对湿度:<95%

5、工作温度(被处理介质温度)5℃~160℃

6、控制腐蚀率<0.092mm/年,过滤效率74%~99%,防垢除垢效率>95%,杀菌灭藻>97%

7、平均无故障工作时间:不小于50000小时


设备技术参数及外形尺寸表

型   号

管径

DN(mm)

处理水量

(m3/h)

连接

形式

设备外形尺寸(mm)

净重

(kg)

功率

(W)

H

H1

L

D

排污



YCF-QCS-50QC1.0A/J-□

50

10-20

法兰

880

310

550

325

DN25

90

180

YCF-QCS-80QC1.0A/J-□

80

20-45

法兰

920

340

550

325

DN25

100

200

YCF-QCS-100QC1.0A/J-□

100

45-70

法兰

1200

540

680

426

DN25

150

220

YCF-QCS-150QC1.0A/J-□

150

70-160

法兰

1250

540

800

530

DN40

200

240

YCF-QCS-200QC1.0A/J-□

200

160-280

法兰

1300

545

900

630

DN40

270

260

YCF-QCS-250QC1.0A/J-□

250

280-440

法兰

1420

610

900

630

DN40

310

280

YCF-QCS-300QC1.0A/J-□

300

440-640

法兰

1640

770

1060

720

DN50

380

300

YCF-QCS-350QC1.0A/J-□

350

640-870

法兰

1720

810

1180

820

DN50

470

340

YCF-QCS-400QC1.0A/J-□

400

870-1130

法兰

1930

860

1390

1020

DN50

640

420

YCF-QCS-450QC1.0A/J-□

450

1130-1430

法兰

2010

940

1410

1020

DN50

680

480

YCF-QCS-500QC1.0A/J-□

500

1430-1800

法兰

2140

980

1660

1220

DN50

860

560

YCF-QCS-600QC1.0A/J-□

600

1800-2600

法兰

2340

1120

1660

1220

DN80

1000

640

YCF-QCS-700QC1.0A/J-□

700

2600-3500

法兰

2450

1190

1890

1420

DN80

1340

800


型号释义:如YCF-QCS-100QC1.0A/J-□   YCF-QCS:表示系列水处理设备;100:表示进出水管径为DN100;QC:表示全程综合水处理器代码;1.0:表示压力适用范围≤1.0MPa(可选1.6,2.5 MPa);A表示处理介质温度5-95℃(可选B= 5-160℃); J:表示设备形式为角通式;□为F1~F6型代码。


安装指导

型号

地脚尺寸(mm)

Ф

Ф1

a

b

YCF-QCS-50QC1.0A/J-□

350

16

100

80

YCF-QCS-80QC1.0A/J-□

350

16

100

80

YCF-QCS-100QC1.0A/J-□

450

16

100

80

YCF-QCS-150QC1.0A/J-□

560

20

120

100

YCF-QCS-200QC1.0A/J-□

660

20

120

100

YCF-QCS-250QC1.0A/J-□

660

20

120

100

YCF-QCS-300QC1.0A/J-□

740

20

150

120

YCF-QCS-350QC1.0A/J-□

820

20

150

120

YCF-QCS-400QC1.0A/J-□

1050

20

200

160

YCF-QCS-450QC1.0A/J-□

1050

20

200

160

YCF-QCS-500QC1.0A/J-□

1260

24

220

160

YCF-QCS-600QC1.0A/J-□

1260

24

220

160

YCF-QCS-700QC1.0A/J-□

1480

24

220

160



设备安装要求

设备用3条地脚螺栓将设备马鞍腿支座固定在基础台上。设备基础台为混凝土砼制,混凝土基础台平面尺寸为圆形或正方形。圆形直径为上表中Φ数值加200mm,正方形边长为Φ数值加200mm。混凝土基础台高150mm。

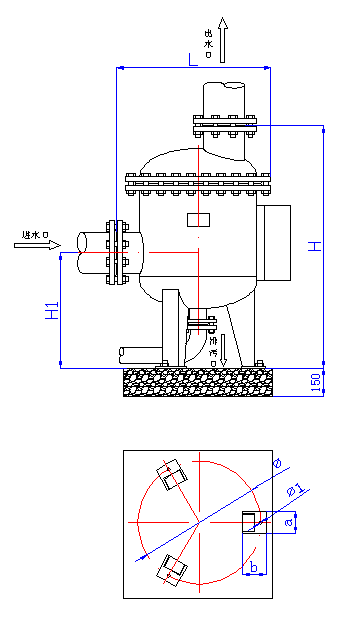

 设备安装示意图

典型安装工艺方案















安装步骤及要求:


1.设备安装应先制作混凝土基础台,设备基础台见全程综合水处理器地基尺寸一览表。

设备安装形式应为旁通式安装,以满足在不停机状态下检查设备及反冲洗复活滤体的需要。

将设备吊装到安装位置,吊装时严禁碰撞控制器。

设备进水口、出水口、排污口、旁通管均需加装阀门(排污阀须为快速阀),进水口管路、出水口管路上加装压力表。

设备主机安装完毕后,连接220V  50Hz供电电源即可,用户电源插座离控制器应小于1.5m。

设备进出口的管道上,应以靠近管口处设置管道支架;直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

设备之间净距不小于1500mm;设备与墙体净距不小于1000mm。设备与四周应留出不小于500mm维修空间。

使用说明

1、设备运行前

设备系统在开始运行前,应先对系统管路进行冲洗。此时设备进水口阀门,出水口阀门必须关闭,打开旁通阀门。

2.正常运行

1)仔细检查管路、阀门状况、电路是否接通。

2)检查无误后,开启进水阀、出水阀、关闭旁通。

3)用钥匙将配电箱打开,合上空气开关。

4)用钥匙将配电箱门锁住,按下开关,此时电源指示灯亮红色,模块指示灯亮绿色,表明设备已处于正常运行。

3.反冲洗排污

1)排污率:当水质差或新系统初次使用时,应每10个小时反冲洗3次。正常运行后,视水质情况而定。

反洗:(见安装示意图)当系统浓缩倍数达到设定值(电导率仪指标设定)或进出水口压

差达到系统设置压差时就进行自动反冲洗。水流反冲洗滤体,可复活滤体。反洗时间视水质情况而定,一般情况10—20秒。

复活滤体后,进出水口压差恢复到原压差值。

返回工作状态。

注意事项:


严禁拆卸、弄湿全程综合水处理器,保持控制器外壳干燥。

设备禁止在无水状态下长时间开启。

全程综合水处理器一般应安装在靠近被保护设备进口处,且位于水泵出水口之后位置。

使用本设备处理过的水应立即进入受热设备或循环设备,中间不宜设停存装置。

常年运行的循环水系统,应设旁通管道,以便在不停机情况下检查本设备。

管道最低点或水箱底部应设排污口,开放式系统宜设过滤设备。

设备运行时,最好每隔24小时,停机1小时,以保证使用寿命。

设备内有高压,为确保安全,设备出现故障应及时通知厂家解决,切勿自行拆修。

系统长期停止运行或季节性停止运行,在系统停止运行前,在水中投加适量缓蚀剂,并采取满水湿保护的措施,以减小腐蚀,保护系统。

自动排污型全程综合水处理器

YCF-QCS系列自动排污型全程综合水处理器是我公司在总结吸收先进技术及多年的实践经验,结合全程综合水处理器开发的综合优化水处理设备,该设备继承了QC的全部功能和优点,可实现时间控制自动排污功能,实现了设备无人看守的运行条件。

YCF-QCS系列自动排污型全程综合水处理器是针对各种循环水系统中普遍存在的问题:腐蚀、结垢、菌藻而研制的综合处理器,在标准型全程综合水处理器F6型,既防垢除垢、防腐除锈、杀菌灭藻型基础上,将F1、F2、F3型的全部功能综合为一体,可同时完成防垢除垢、除锈防腐、杀菌灭藻、超净过滤的全部功能。

设备型号说明:

如:YCF-QCS-50QC1.0A/J-ZP

YCF-QCS:表示系列水处理设备;

50:表示进出水管径为DN50;

QC:表示全程综合水处理器;

1.0:表示压力适用范围≤1.0MPa(可选压力1.6,2.5 MPa);

A:表示温度适用范围5℃~95℃(可选B=5-160℃);

J:表示设备形式为角通式;

ZP:表示自动排污型代码。

智能型全程综合水处理器

原理概述

YCF-QCS系列智能型全自动全程综合水处理器是我公司在总结吸收先进技术及多年的实践经验,结合全程综合水处理器开发的智能化全自动型综合优化水处理设备,该设备继承了QC的全部功能和优点,可实现自动运行,根据水质参数自行调节输出功率、自动排污、故障报警的功能,实现了设备无人看守的运行条件。

智能型全程综合水处理器是针对各种循环水系统中普遍存在的问题:腐蚀、结垢、菌藻而研制的综合处理器,由单台设备代替了需要多台设备才能完成的处理过程,从而取代了传统的处理方式。它应用高科技——差转屏蔽效应及多点阵列组合。巧妙地解决了各种频谱间与电晕效应场间的互相干扰、制约的重大难题,具有对水质综合优化处理,防垢、防腐、杀菌、灭藻、超净过滤功能。

机电一体化的设计;纯物理方式处理;阻力低、流量大;而且运行费用极低;操作简单、维护方便,是各种水系统之最佳选择。智能型全程综合水处理器由水质综合检测仪现场设定水质控制范围,具备水质指标、超压差超水质的报警和远传功能。智能型全程综合水处理器具有全自动排污功能,故障自动报警功能。

控制界面

1、系统也可采用旁通式电动阀加自动化控制装置组成,具有全过程处理功能、可实现自动检测和控制、能够在大口径高负荷条件下自动切换水流方向并实现自动排污,故障自动报警功能。

2、带有水质综合检测仪可现场设定水质控制范围,具备水质超标,超压的报警和远传功能。

 3、可实现无人监管的自动控制:由于装配有压力传感器、温度传感器、电导率传感器、pH值等参数测定设备和PLC可编程控制器(部分选配),可将检测到的参数与设定的参数相比较,并通过彩色屏幕显示设备的动态参数,达到水处理设备的连续运行的自动反冲洗,提高了整体设备的自动化水平。

智能型全程综合水处理器设备型号说明:

如:YCF-QCS-501.0A/J-ZN

YCF-QCS:表示系列水处理设备;

50:表示进出水管径为DN50;

QC:表示全程综合水处理器;

1.0:表示压力适用范围≤1.0MPa(可选压力1.6,2.5 MPa);

A:表示温度适用范围5℃~95℃(可选B=5-160℃);

J:表示设备形式为角通式;

ZN:表示智能型设备代码。


物化全程综合水处理器

产品概述

物化全程综合水处理器通过对水系统的综合处理,彻底解决以往化学加药处理产生的悬浮物遗留问题和物理处理方法效果不明显问题,可有效防止水系统经常出现的结垢、腐蚀、生物粘泥、悬浮物堵塞问题,是现今很有效的循环水处理设备。

工作原理

“物化全程综合水处理器”打破了水处理技术的常规理念,采用物理方法、化学方法相结合的综合处理工艺技术,以物理场处理为主,根据系统要求、补水水质、环境、温度等技术参数,辅助以不同的化学方式,有效地控制、调节水质,可为使用单位节约大量药剂,减少运行管理费用,结合物理法处理的优势,总体运行费用是单一传统加药方法的五分之一,从根本上解决了因水质情况复杂而单一物理法设备或单一化学法设备解决不了的问题。并随设备水质综合检测仪,对水质进行连续监测、数字显示,当水质浓缩、恶化、超标时,可声光报警,设备运行灵活、方便、无需人员监守,随时监测水质实现了设备智能化全自动运行。

技术特点

1、完全解决了现有循环水系统水质处理单一、效果差的弊端,物理场射频技术和化学加药完美配合;

2、实现了全程智能控制循环水的各项指标;

3、整套装置为一个整体,双系统可同时使用,也可独立使用;

4、管理简便,系统可以实行加药、排污的自动操作,无人管理,节省人力;

5、在线控制仪表可直接根据系统参数精确控制药剂投加量,最大限度发挥水处理药剂的阻垢、缓蚀和杀菌灭藻功效,比传统加药方式节约30%-90%药量;

6、一体化程度高,占地面积小;

7、采用先进的微处理控制器控制,可实现系统运行、参数设置、报警、纪录查询、系统联动、数据输出及自动排污等功能。

8、预留接口,可实现计算机远程控制和信息管理。

型号说明

如YCF-QCS-50QC1.0A/J-WH

YCF-QCS:表示系列水处理设备;

50:表示进出水管径为DN50;

QC:表示全程综合水处理器;

1.0:表示压力适用范围≤1.0MPa(可选压力1.6,2.5 MPa);

A:表示温度适用范围5℃~95℃(可选B=5-160℃);

J:表示设备形式为角通式;

WH:表示物化型设备代码。
