旋流除砂器


旋流除砂技术很早就在国内外水处理领域广泛应用,我国建设部也将其编入标准化图集,该技术已广泛应用于化工、环保、医药等诸多行业的液固分离。实践证明,旋流除砂器是一种经济有效,操作简单,不需要维护,一次性投资小,不耗能的绿色环保设备。YCF 旋流除砂器按照建设部标准化图集标准,在多年实践的基础上进一步革新,除砂效果更理想。

工作原理

根据离心沉降和密度差的原理,当水流在一定的压力下从除砂器进口以切向进入设备,会产生强烈的旋转运动,由于砂水密度不同,在离心力、  向心浮力、流体拽力的作用下,使密度低的清水上升,由溢流口排出,密度大的砂沉降到底部并由排砂口排出,从而达到除砂目的。为保障除砂率,  我司建议单台处理水量最大到 250m3/h,单台不能满足系统要求时,可多台并联使用。

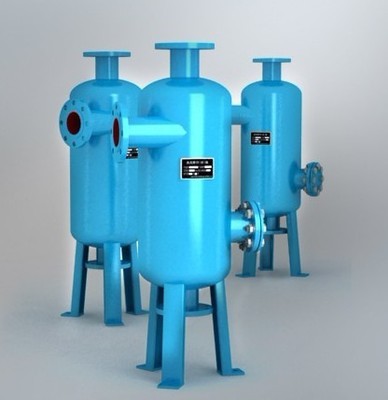

柱式旋流除砂器

应用领域

◆河水、井水、地下水的除砂;

◆工业选矿、洗煤水等矿业的固液分离;

◆空调水、地热水处理;

◆化学、石油、医药、纺织等多种行业液体除气以及非互溶液体的分离等。



 技术参数

 进水压力:0.2~0.4MPa 压力损失:0.15~0.2 MPa 除砂效率:90  ~96

工作温度:5~95℃ 设备外形结构图




技术参数及外型尺寸表















型号释义:如YCF-50CSYCF:表示系列水处理设备;50:表示处理水量 50m3/h ;CS:表示旋流除砂器





安装地脚及基础台图








设备安装要求

设备用 3 条地脚螺栓将设备支座固定在基础台上。设备基础台为混凝土砼制,混凝土基础台平面尺寸为圆形或正方形。尺寸如上表。混凝土基础台高 150mm。

安装方法及注意事项

设备安装应做好基础,基础必须平整,也可直接安装地面上。

  安装管道及水流方向。

可根据实际处理量并联使用


平面布置

由于该设备工作过程中无运动部件,免维护,因此设计、安装时可根据现场实际情况布置。设备之间净距不小于 1500mm,设备与墙体净距不小于 1000mm。设备与四周应留出不小于 500mm 维修空间。

5)典型安装工艺



6)管道支架

设备进出口的管道上,应以靠近管口处设置管道支架;直接与容器管口相连接的大于或等于 DN150 的阀门下面宜设置支架。

7)管路连接

旋流除砂器进出水口及排污口连接均为国标法兰。设备进水口、出水口均需加装阀门。



使用说明

1、正常工作时,需开启进、出水阀门,关闭排砂阀;


2、排污时打开排砂阀,直到流出清水;


3、排砂完毕后,关闭排砂阀即可。


4、如排砂压力不足,可关闭出水口处的阀门。

调试及维护:

1.设备安装应做好基础台,基础台必须平整,也可直接安装在地面上。


2.安装时应注意管道及水流方向。


3.平面布置需要流出管理人员操作空间。由于该设备工作过程无运动部件, 即该设备免维护。但需保持入口负荷稳定,排污阀开闭用力均匀。避免人


为损坏。

注意事项:

1.严禁私自拆卸旋流除砂器。

2.旋流除砂器一般应安装在深井水泵之后位置。

3.系统长期停止运行或季节性停止运行,在系统停止运行前,在水中投加适量缓蚀剂,并采取满水湿保护的措施,以减小腐蚀,保护系统。



锥形旋流除砂器
