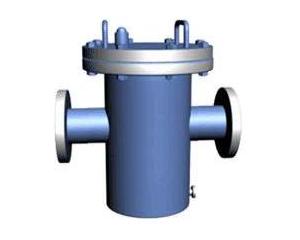

蓝式过滤器


篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用

当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。


直通平底篮式过滤器
直通弧底篮式过滤器


高低接管篮式过滤器


高低接管弧底篮式过滤器



概述


  篮式过滤器用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍.远远超过Y型、T型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样,因形状像篮子,故名蓝式过滤器。

  篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

sl过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他的正常工作,当流体进入有一定规格的滤网的滤桶后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤桶取出,处理后重新装入即可,因此,使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其串连的安装在泵的入口或系统管线的其他部位,则既可以延长泵和其他设备的使用寿命,又能保证整个系统的安全。


工作原理

管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在一定的程度时通过泄压孔泄压,以达到轻松打开壳盖清理滤网即可,并可通过滞留物排放口对壳体进行清理。


  过滤器选型的一般原则:

  1、进出口通径:

  原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

  2、公称压力:

  按照过滤管路可能出现的最高压力确定过滤器的压力等级。

  3、孔目数的选择:

   主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

重要的技术参数





■ 适用范围

1,化工,石油化工生产中的弱腐蚀性物料,如:水,氨,油品,烃类等。
2,化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酯酸等。

3,制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。

4,轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

5,各种特殊工艺的高效过滤器等。

综合技术参数



主体材质

A3(WCB)
L2
304(CF8)
304(CF3)
316(CF8M)
316(CF3M)

衬里

公称通径/压力

DN15-400mm(1/2-16”)


PN0.6-5.0MPa(150-600Lb)

阻火层材质

304 304L
316 316L


防爆等级

BS
5501:
IIA

IIB

IIC

螺帽螺栓

20#
304 304L
316 316L

密封垫片

丁晴橡胶垫片

聚四氟乙烯垫片

金属垫片

石墨垫片

密封面

突面(RF)
平面
(FF)
凹凸面(MFM)
榫槽面(TG)

法兰标准

HG

GB

HGJ

JB

ANSI

JIS

DIN

BS

NF

连接形式

法兰连接(II) 内螺纹连接(III) 外螺纹连接(IV)对焊连接(I)

设计制造检测标准

HG/J532-91

工作温度

碳钢:
-30℃ ~ +350℃



不锈钢:
-80℃ ~ +480℃

外表

碳钢:
防腐油漆
铝合金、不锈钢:
酸洗处理或防腐油漆



粗过滤器压力曲线图


主体材料及代号


标配材质

碳钢
A3



WCB
C


不锈钢304

CF8
S1
选配材质

不锈钢304L
CF3
S2


不锈钢316

CF8M
S3


不锈钢316L
CF3M
S4

备注:如客户需要其它材质,请在订货时说明。



压力等级


标配压力

公制:
0.6MPa

1.0MPa


英制:
150Lb
选配压力

公制:1.6-
5.0MPa


美标:300-600Lb


日标:10-50K

备注:如客户需要其它压力等级,请在订货时说明。



法兰标准


标配法兰

公制:HG 20592-97
1.0Mpa
RF


英制:ANSI B 1.6

RF
选配法兰

公制:GB

HGJ

SH

JB


英制:JIS

DIN

BS

NF

备注:如客户选用配置的法兰,请在订货时说明。


连接形式及代号



连接形式
代号
连接形式
代号

对焊连接
I

外螺纹连接
IV

法兰连接
II

松套连接
V

内螺纹连接
III

卡箍连接
VI

备注:如客户需要其它连接形式,请在订货时说明。





维修与保养

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

  3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,受损的过滤芯,会使过滤后的介质纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

  4、如发现不锈钢钢丝网变形或损坏,需马上更换。


管道安装示意图
