1、产品概述

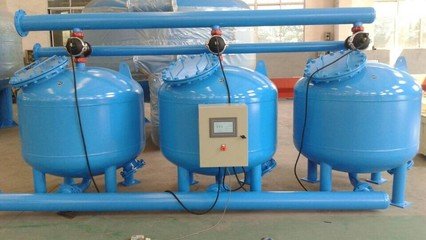

    YCF球形浅层介质过滤器是球形外壳和独特的内部设计可以确保过滤时水流平稳、过滤效果好。反冲洗时形成无数内环流,反冲效率高。较传统的砂滤器,具有全自动过滤,全自动反冲洗,用砂少,废水少等优点。

产品应用

原水过滤、补充水过滤、净循环水旁通过滤、低浊度(≤100mg/L)污水过滤、中水或回用水过滤、海水过滤等。

浅层过滤器的性能特点

 1、 过滤器有两个大开口,顶部的用于观察和加料,底部的用于清空和维护。

2、 独特的55个蘑菇状压差补偿过滤集水器,使系统在过滤状态下各部分水压平衡;过滤流速高,效率高;在反洗状态下,形成内环流,反冲效率高且不跑砂。

3、 过滤器外壳由不锈钢、钢材胶或全塑构成,具有较高的压重比和耐腐性,一体成型的球形外壳,可承受0.59Mpa的压力。

4、 过滤器内层由黑色聚乙烯制成,能抵抗环境的压力,防止脆裂及不被化学物质侵袭。

5、 压力补偿式集水器,接近中部的开口小,接近尾部的开口大,这样集水器的出口的压力一致。

YCF浅层介质过滤系统采用模块化设计,根据流量的大小、占地等,选择多个过滤单元灵活组合。

YCF系统采用时间、压差等多种方式自动启动反冲洗,全自动运;系统内各过滤单元一次进行反冲洗,反洗时不中断产水。

YCF系统反洗时形成内湍流,反洗效率高,反洗时间短,反洗时节水(反洗用水量时传统砂滤器的30%左右)。

安装方便,不需要复杂起重装置。

10、YCF系统占地面积小,可以根据实际用地清空灵活布置过滤单元的排列;系统重量轻,不需要特别的地基,一般水泥地面即可。

4、YCF介质过滤器工作原理

 1、 当系统处于过滤状态时,未经过滤的水通过三层布水器,配合球形外壳,以接近平流的状态到达过滤器内的填料层。当水流过填料层时,杂质被截留在填料层内。过滤器底部有55个蘑菇状的过滤集水器,将过滤后的水均匀地收集并流出。平流过滤,决定过滤器可以在搞得流速下过滤,仍可达到较好的过滤效果。

反洗装填:随着杂质在填料层中的不断聚积,压头损失将不断增大。当压头损失到达一定的蛇精限度时,系统将自动转换至反洗状态,以清晰聚积的杂质。

 3、 对系统来说,经常性的反洗以清除聚积起来的杂质时必须的。当系统处于反洗状态时,同组的一个或多个过滤器会将干净的、经过过滤器的水倒灌入这个过滤器中,在这个倒灌过程中被反洗的过滤单元的填料层在水流的冲击下被冲起,杂质则通过排污口被排出。

YCF系统中,特出设计的集水器使填料层在反洗状态时形成内环流,填料之间互相搓洗,最大限度地提高反冲洗效率,减少所需的反洗水,同时反洗时不跑砂。当反洗结束时,阀门又恢复到过滤状态,下一个过滤单元则准备进入反洗状态。


5、YCF过滤器规格参数






过滤介质和流量:YCF可以使用常见的各种过滤介质,但主要使用石英砂,根据过滤的要求推荐两种精度的石英砂:

过滤精度

滤料(12—40cm厚)

推荐流量

反冲洗流量

前置过滤

石英砂>2.0cm

50—100㎥/h

55—100㎥/h

一般过滤

石英砂1.0—2.0cm

40—50㎥/h

35—55㎥/h

精过滤

石英砂0.4—0.8cm

15—25㎥/h

20—40㎥/h

工作压力

≤0.6MPa

压损

≤0.5MPa

滤速

按设计规范要求

反洗耗水量

<1%

全自动浅层介质过滤器技术参数

型号

YCF48—1

YCF48—2

YCF48—3

YCF48—4

YCF48—5

YCF48—6

进、出水管道通径DN(mm)

(100)

200

200

200

200

200

排污总管通径DN(mm)

(80)

100

100

100

100

100

流量(㎥/h)

15—50

30—100

45—150

60—200

75—250

90—300

最大工作压力(MPa

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

0.6(1.0)

过滤面积(㎡)

1.13

2.26

3.39

4.52

5.65

6.78

总长(mm)

(1320)

2640

3960

5280

6600

1920

石英砂(t)

0.6

1.2

1.8

2.4

3

3.6

排污阀接口

4’’×3’’

4’’×3’’

4’’×3’’

4’’×3’’

4’’×3’’

4’’×3’’
